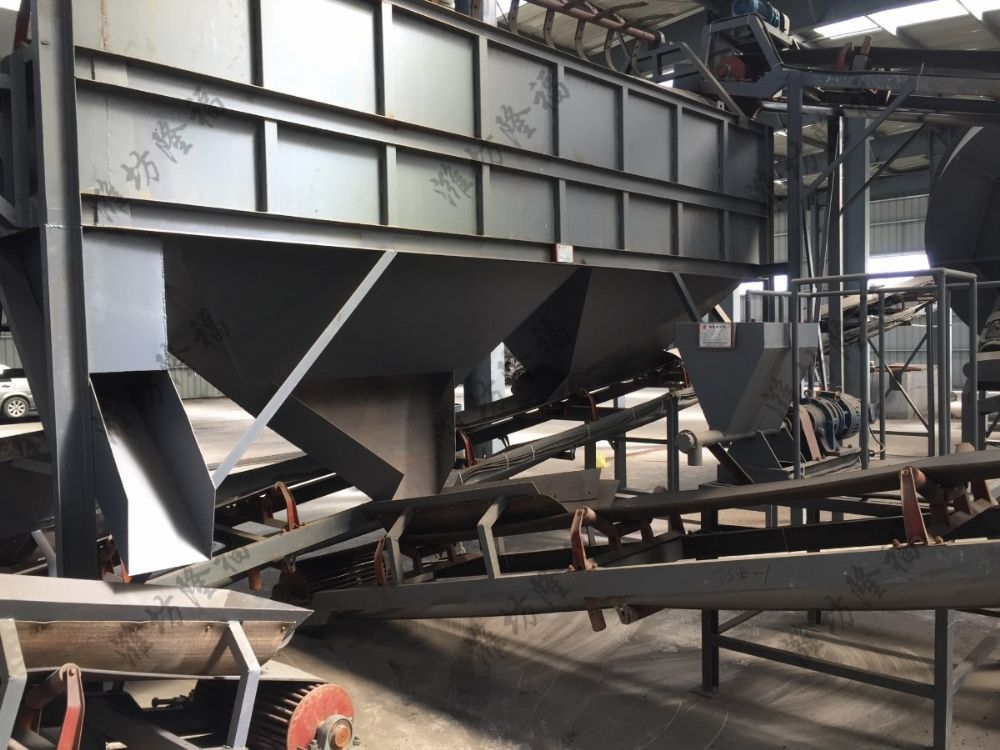

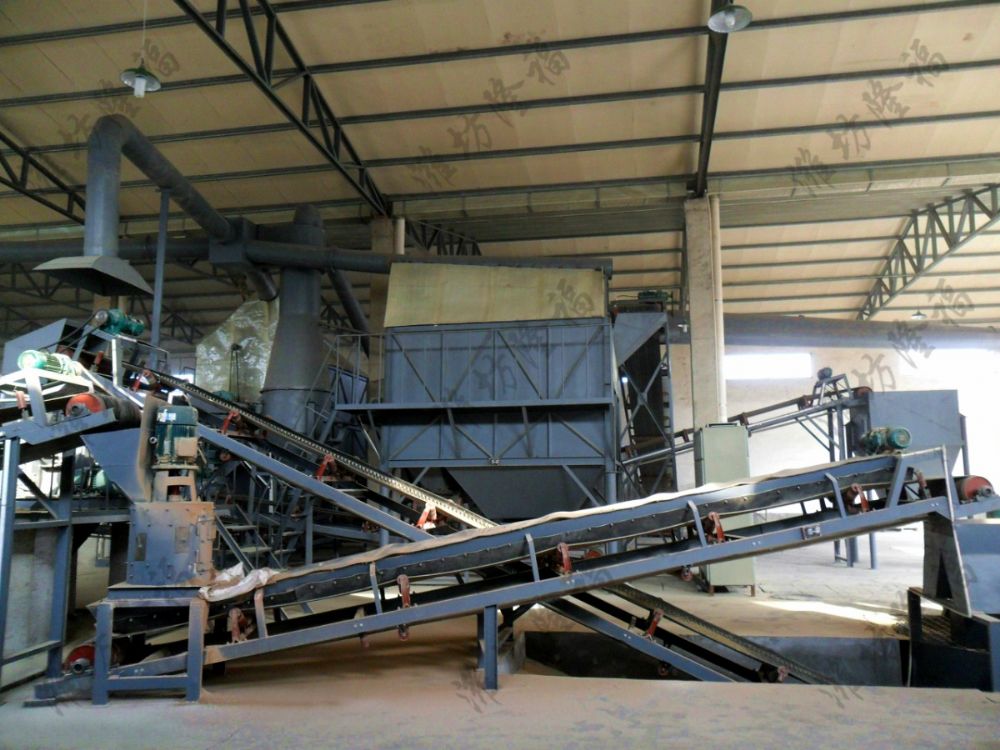

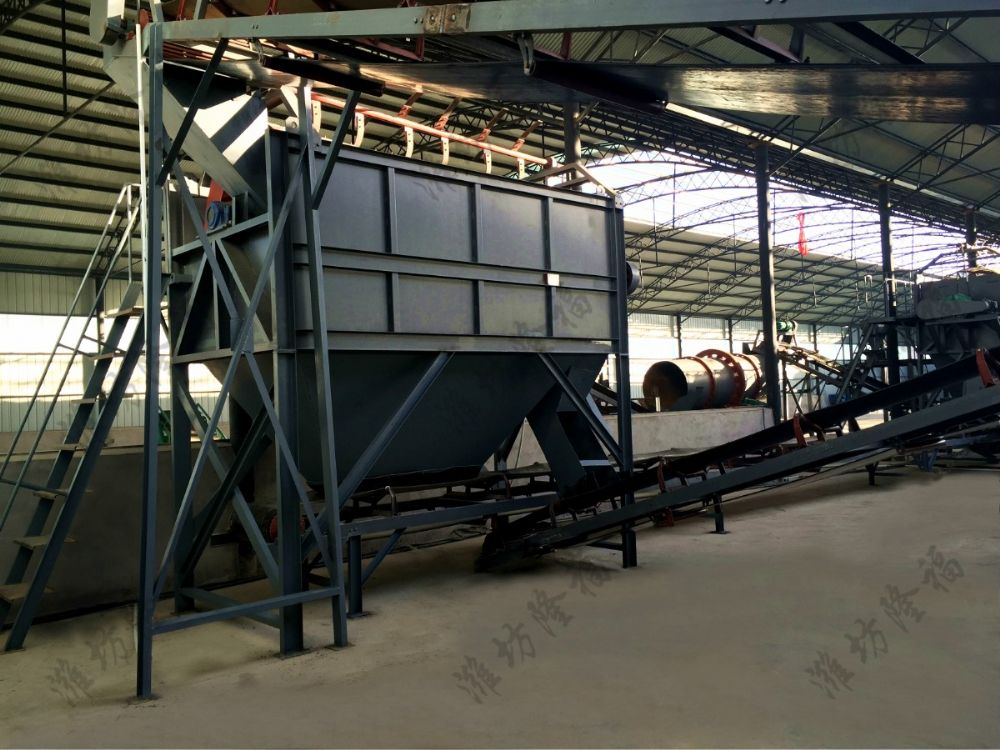

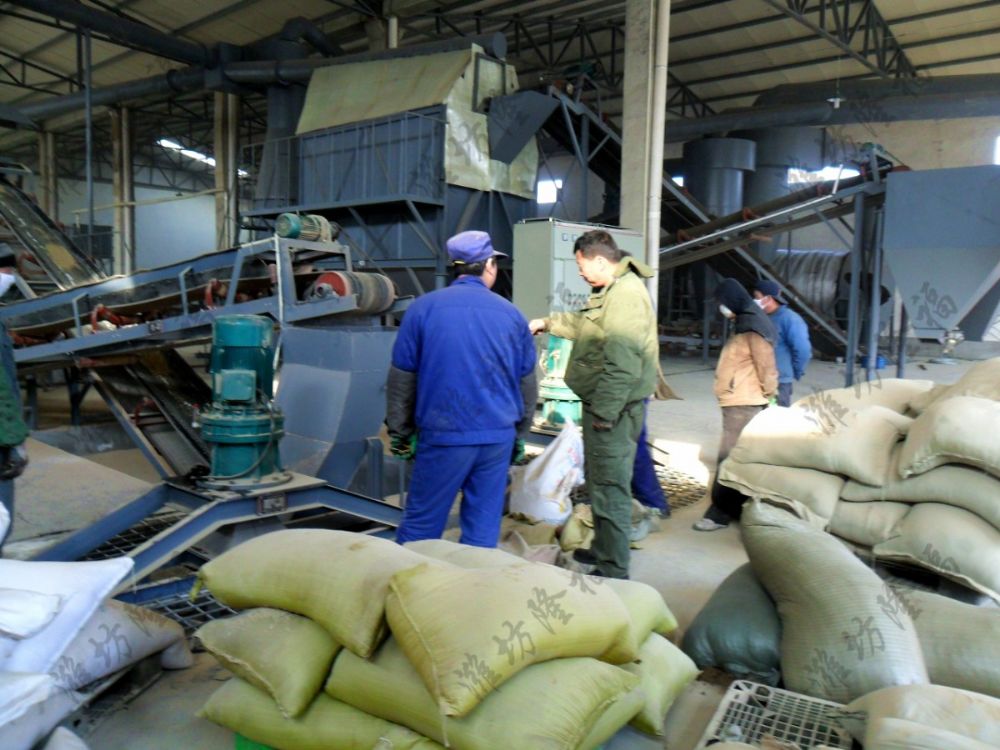

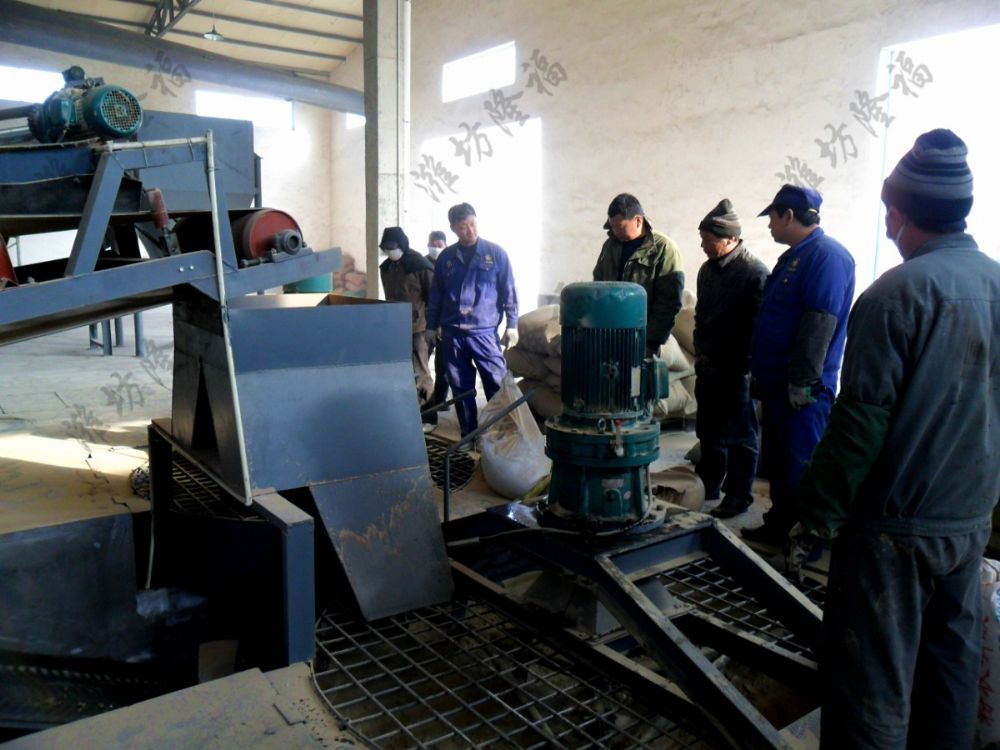

配料區—開機培訓中

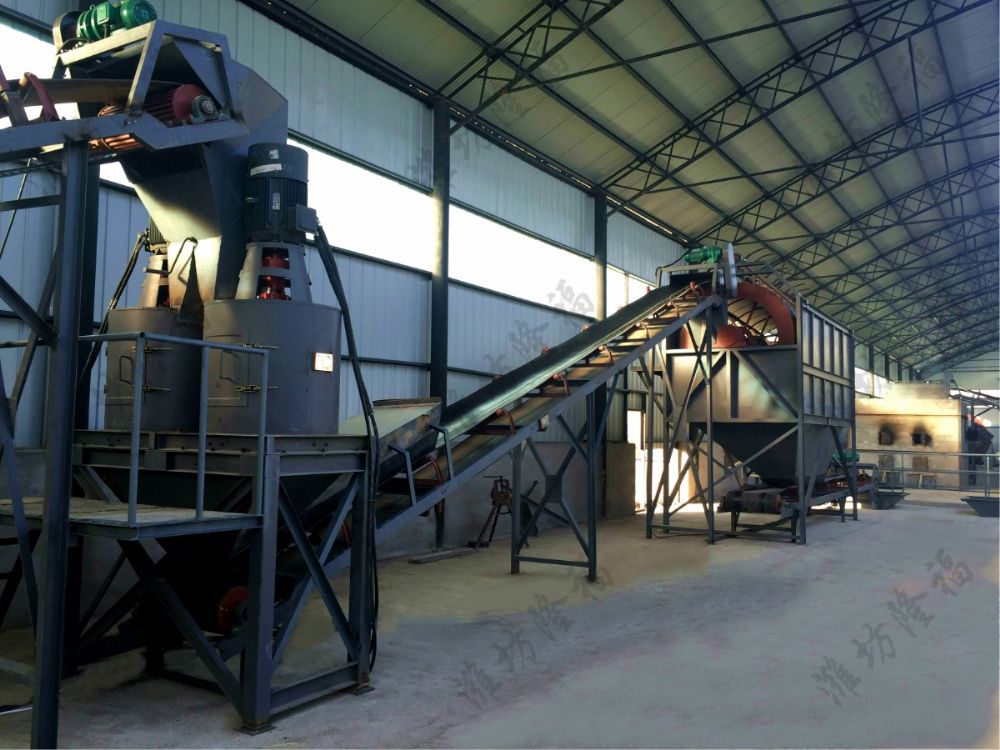

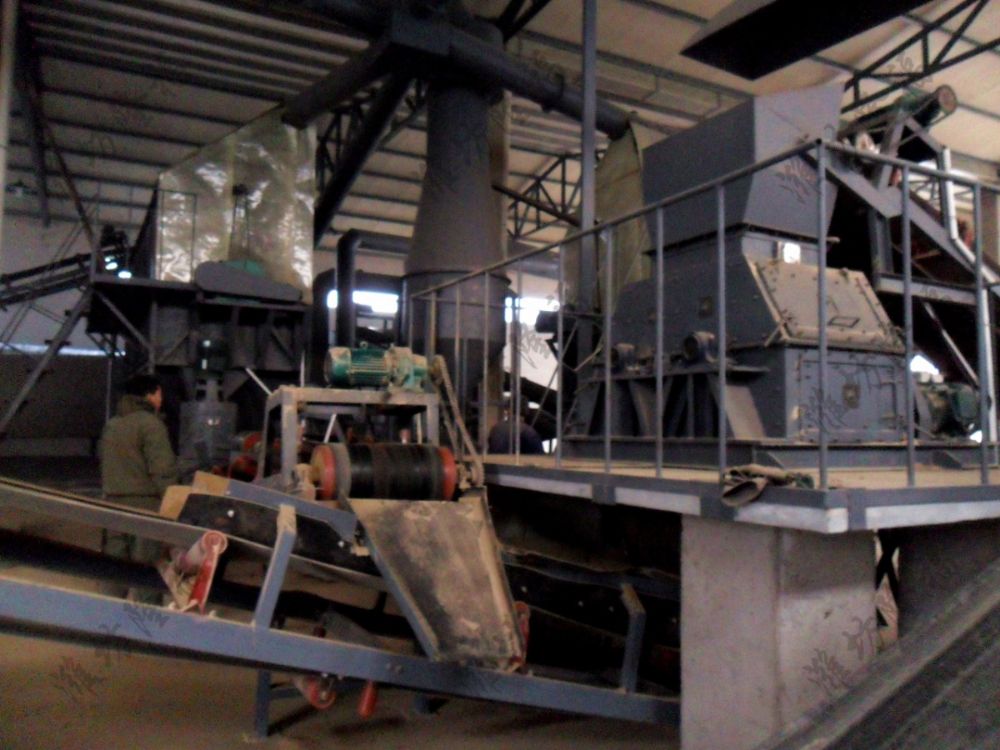

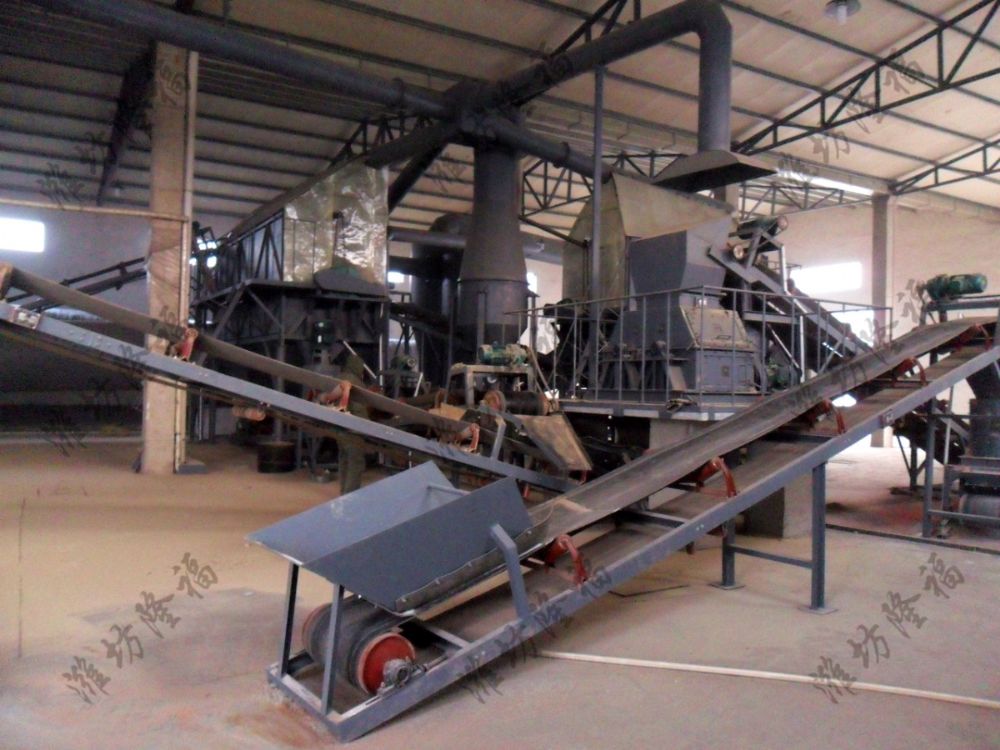

原料粉碎區

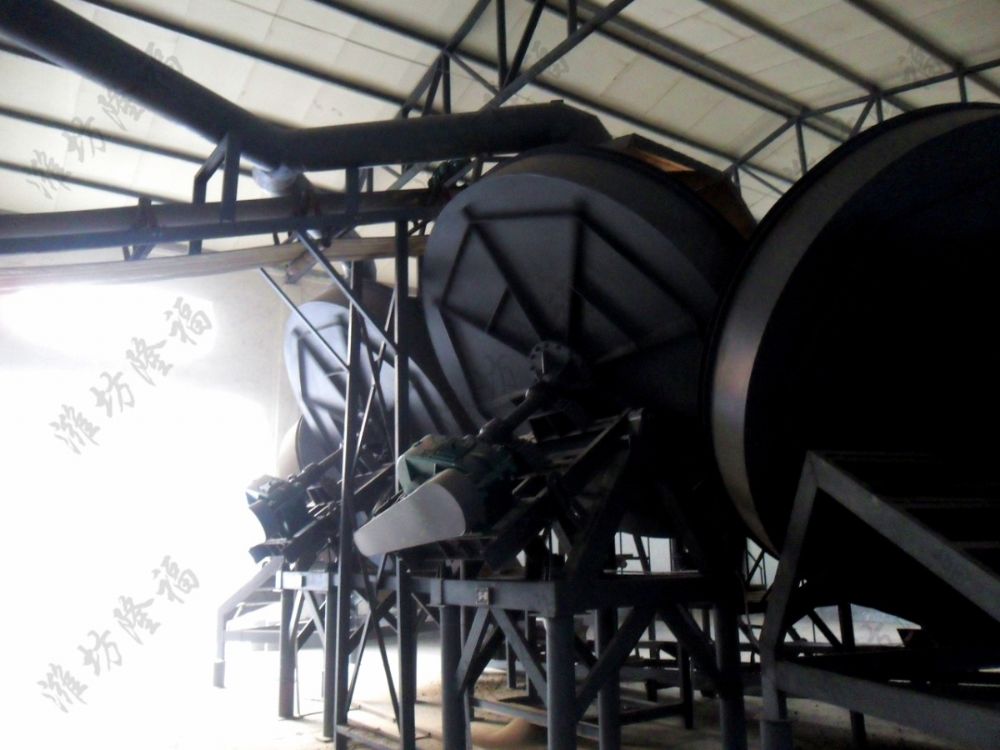

造粒區（圓盤造粒、圓盤拋光）—開機培訓中

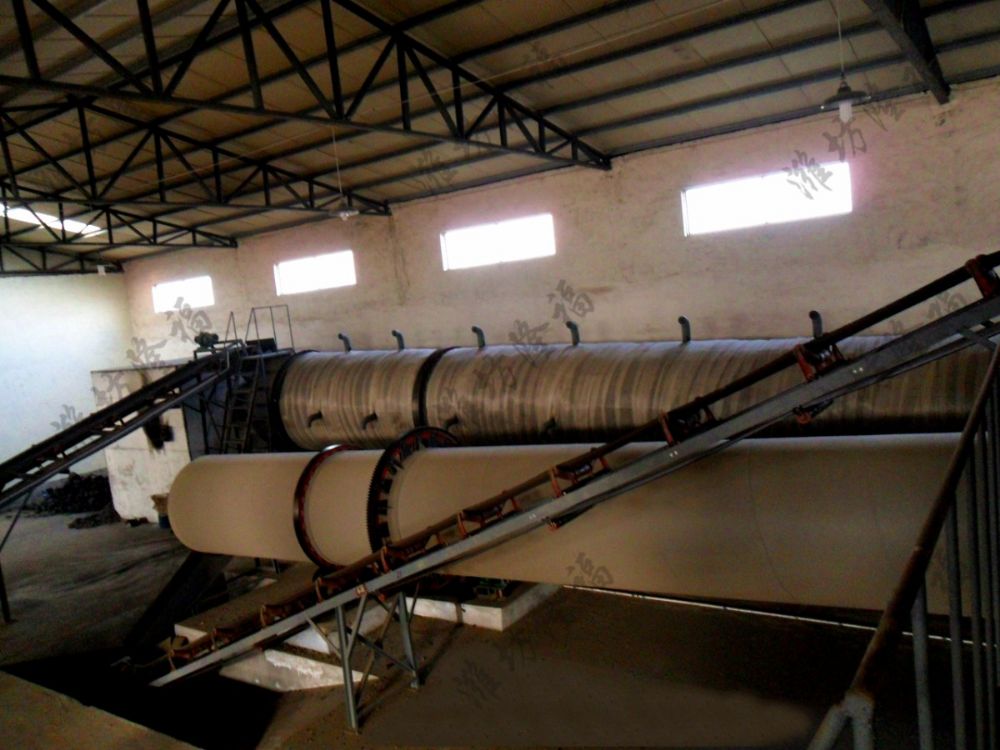

肥料烘干—肥料冷卻

開機培訓中—

成品篩分（2.3mm~4.5mm）

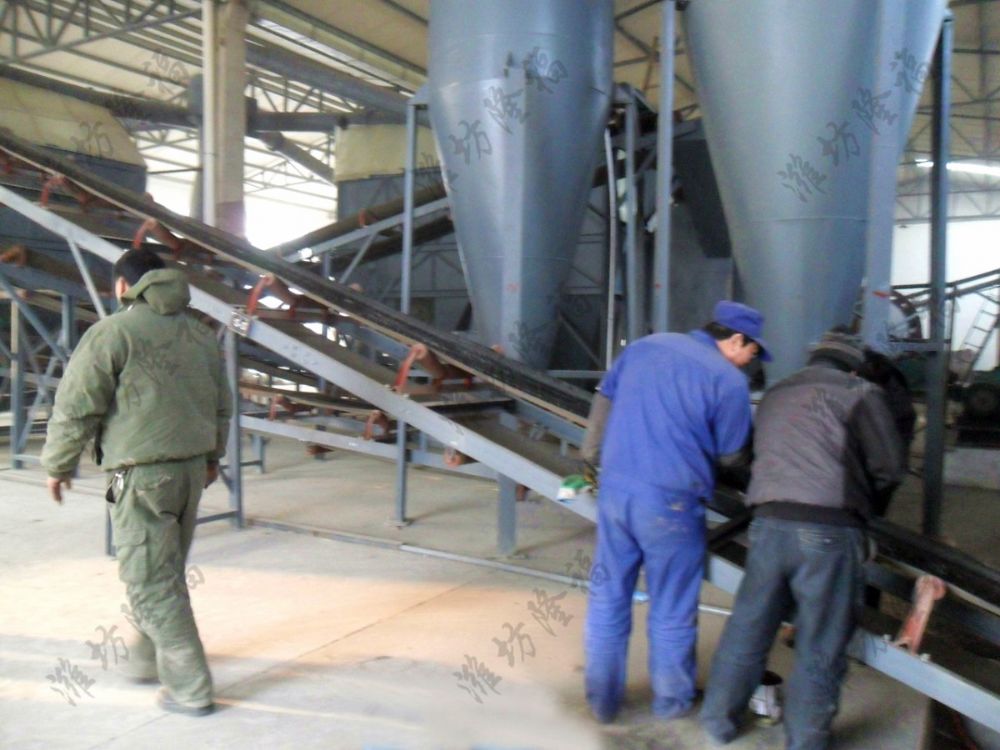

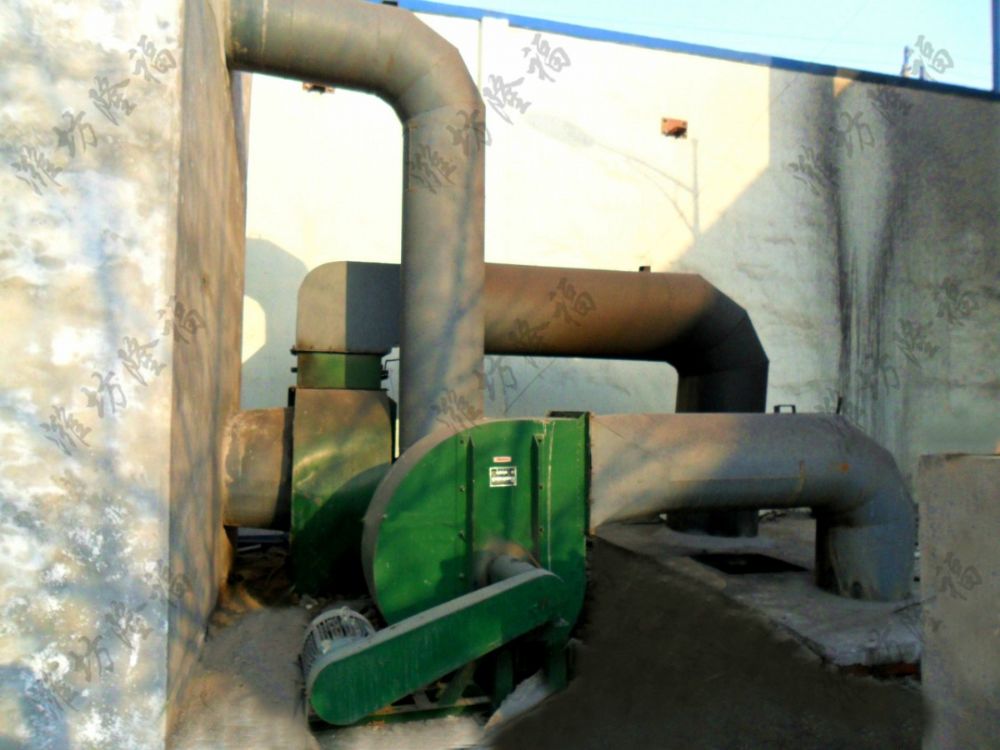

旋風除塵器、迷宮式除塵器、風機、水洗池、排空

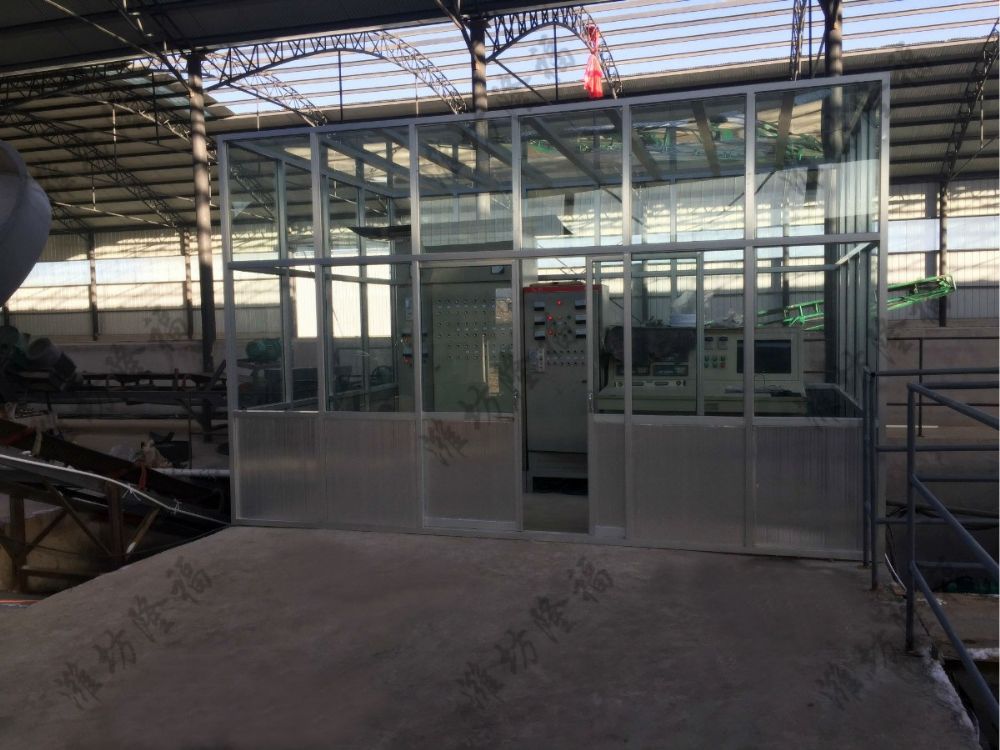

生產線控制室  顆粒樣品

　　肥料生產工藝要結合原料營養成分、廠家的使用要求、產品的外觀及含量、南北氣候特點等諸多因素來進行設計，不要生搬硬套，您所見的生產工藝并非適合您的企業，在決定投資建廠時，一定要慎重選擇，做好前期調研工作，為生產線的良好運轉做好準備工作。

圓盤造粒：

　　圓盤造粒機是通過一個傾斜圓盤的旋轉運動而使物料成粒的。在圓盤的旋轉過程中，由于物料和圓盤間的摩擦作用，一方面使物料隨圓盤作上升運動，另一方面物料在其重力的作用下向下滾動，同時受離心力的作用而被甩向圓盤的邊緣。物料內部存在粘結力（或粘結劑的不斷噴灑），物料在幾種力的作用下沿著一定的軌跡運動，圓盤內的顆粒由小變大，直至達到成品要求的粒度而從圓盤的邊緣溢出，完成顆粒的成球過程。

圓盤造粒工藝指標要求：

　　1、 原料細度≤100目。

　　2、 造粒。初投料造粒時應該有≤1mm的粉狀返料作為母料參與造粒；造粒中要充分利用物料自身的粘力使物料在圓盤的旋轉運動中成粒。

　　3、 穩定的投料。投料量大時，物料在圓盤中滾動時間短，成球顆粒太小且顆粒比較脆弱，成品率低易粉化。投料量小時容易出現大顆粒。

　　4、 造粒傾角。圓盤造粒機角度在45~55°可任意調整。

產品執行標準：有機肥料  NY525-2011

項         目   指      標

有機質的質量分數（以烘干基計），%  ≥45

總養分（氮+五氧化二磷+氯化鉀）的質量分數（以烘干基計），%   ≥5.0

水分（鮮樣）的質量分數，%   ≤30

酸堿度，PH   5.5~8.5

產品執行標準：有機無機復混肥料 GB18877-2009

 項              目                                                                        指       標

                                                                                          A型   B型   C型

總養分（N+P2O5+K2O）的質量分數，%        ≥              15.0   25.0   30.0

水分（H2O）的質量分數，%                 ≤                        12.0   12.0   8.0

有機質的質量分數，%                       ≥                              20      15     8

總腐殖酸的質量分數，%                     ≥                              /        /       5

粒度（1.00mm~4.75mm或3.35mm~5.60mm)%  ≥                  70

酸堿度，PH                                                                           3.0~8.0

蛔蟲卵死亡率，%                           ≥                                         95

大腸菌值                                  ≥                                               10ˉ

氯離子的質量分數，%                      ≤                                       3.0

砷及其化合物的質量分數(以As計)，%        ≤                            0.0050

鎘及其化合物的質量分數(以Cd計)，%        ≤                           0.0010

鉛及其化合物的質量分數(以Pb計)，%        ≤                           0.0150

鉻及其化合物的質量分數(以Cr計)，%        ≤                            0.0500

汞及其化合物的質量分數(以Hg計)，%        ≤                           0.0005
